  Estació Meteorològica i Radiomètrica



Descripció general de l'estació

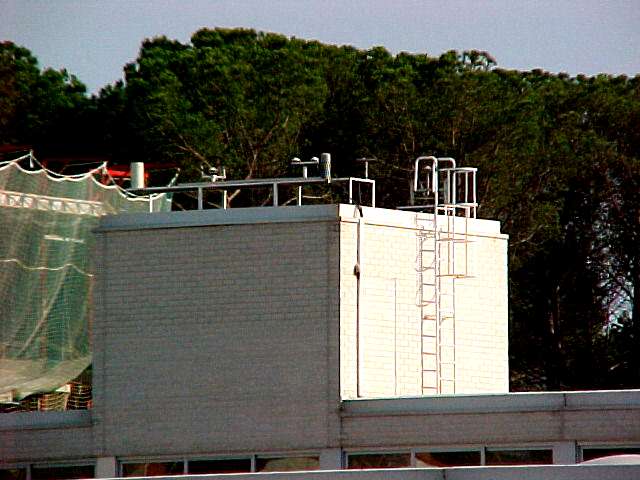

L'estació meteorológica es troba situada al terrat de l'edifici PII de l'Escola Politècnica Superior i recull diverses dades meteorològiques i de radiació amb continuitat des de finals de l'any 1993. Els sistemes d'adquisició i els sensors han estat adquirits amb ajuts de la DGR de la Generalitat de Catalunya, la CIRIT, la Universitat Politècnica de Catalunya i de la pròpia Universitat de Girona. Part del material pertany a l'Institut Català d'Energia. Es fa també el manteniment i adquisició de mesures d'irradiància per l'actualització del Mapa de Radiació Solar de Catalunya, per a l'ICAEN.
L'adquisició de variables meteorològiques es realitza en estacions estandaritzades (situació, altura dels instruments respecte al terra, característiques d'aquest, etc) i una estació en un edifici no pot ser qualificada de estàndar. Malgrat això, la concurrència en temps i lloc de diverses mesures radiatives i meteorològiques és sovint un valor afegit d'aquestes dades que té el seu interès.

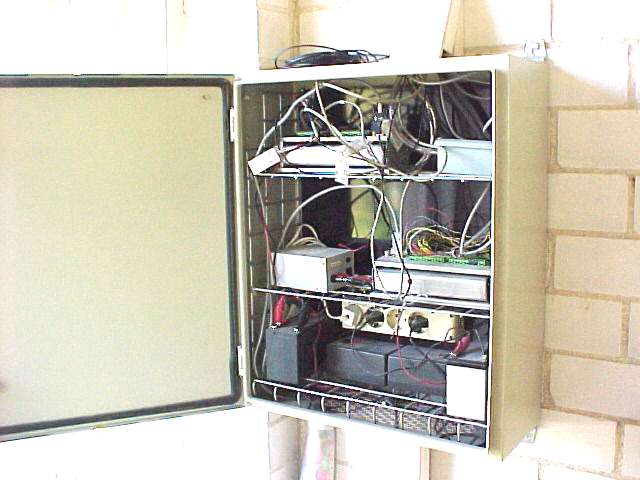

Les mesures es fan cada segon de manera automatitzada. Tots els sensors es troben repartits entre dues unitats d'adquisició (dataloggers Campbell Cr10).
Les mesures es promitgen o s'integren en diferents intervals, i periòdicament es bolquen a un ordinador personal, en el qual són processades i alhora es va construint una base de dades.

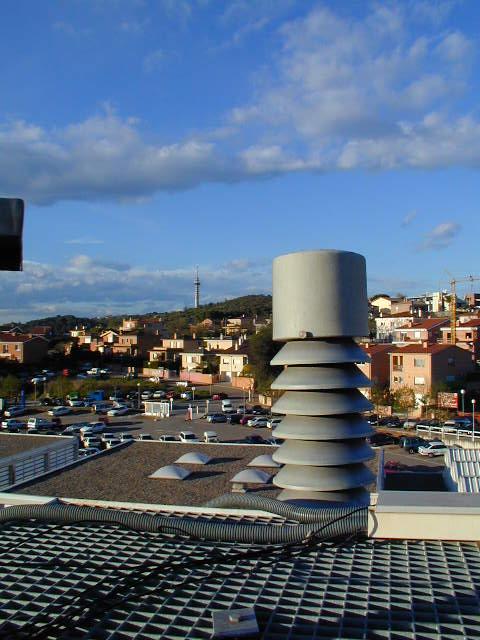

Temperatura i humitat relativa ambientals:

Sensor: HMP 35AC de VAISALA
Característiques: mesura de temperatura amb PT100 mesura d'humitat amb sensor HUMICAP®
Mesura: cada segon
Registre: promig cada 5 minuts

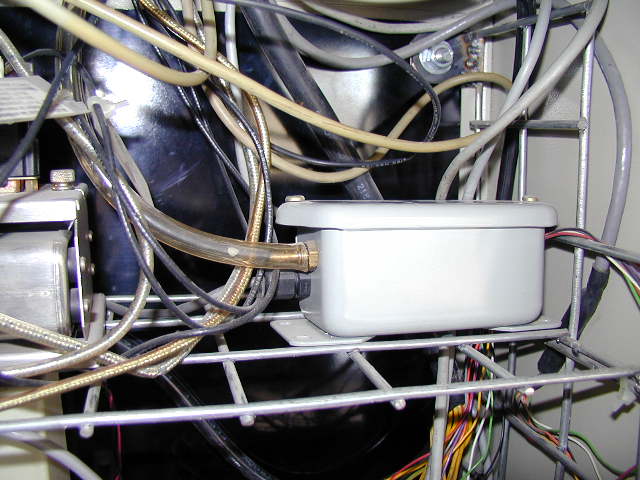

Pressió atmosfèrica:

Sensor EZ430 de Earth and Atmospheric Sciences Inc. (EASI)
Característiques baròmetre amb piezoresistència en pont de Wheatstone integrat en diafragma de silici. Compensat tèrmicament.
Mesura: cada segon
Registre: promig cada 5 minuts

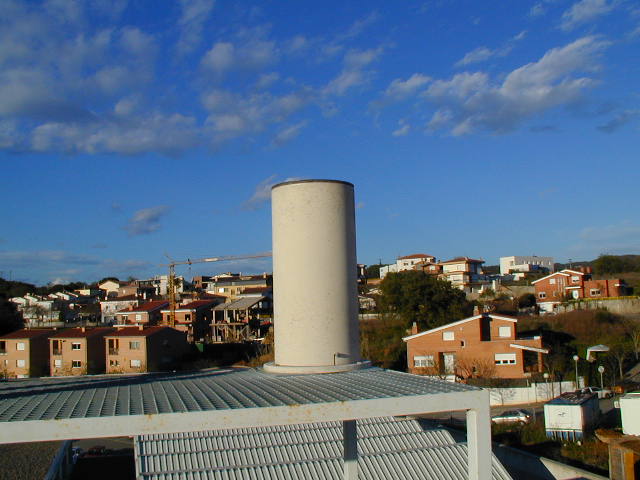

Precipitació (pluja):

Sensor: EZ200 de Earth and Atmospheric Sciences Inc. (EASI)
Característiques: pluviòmetre de balancí amb sistema de generació d'impuls elèctric per bolcat. Embut de 8". Sense calefactor per neu.
Mesura: contatge d'impulsos durant 5 minuts i conversió a mm
Registre: total des de la mitjanit

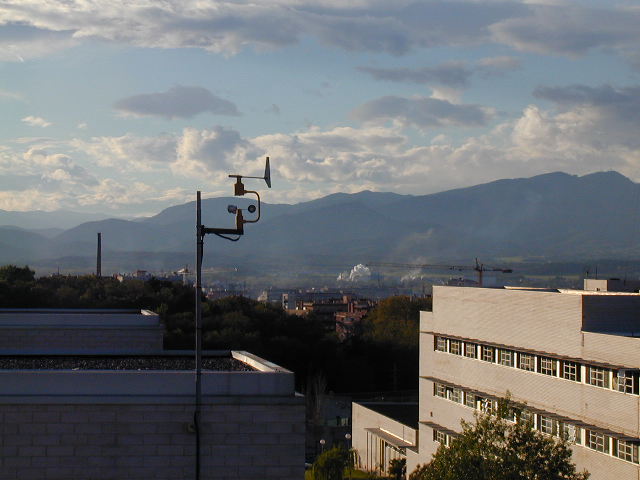

Velocitat i direcció de vent:

Sensors: Anemocinemòmetre i penell EURO-II
Caraterístiques: Codificador òptic absolut de 8 bits (resolució 1.4°) Generador tacomètric amb desacoblament optoelectrònic (0-1000 Hz) Velocitat mínima 0.3 m/s
Mesura: cada segon
Registre: promig de la velocitat del vent, promig de la direcció del vector unitari, desviació estàndar de la direcció, tot cada 5 minuts

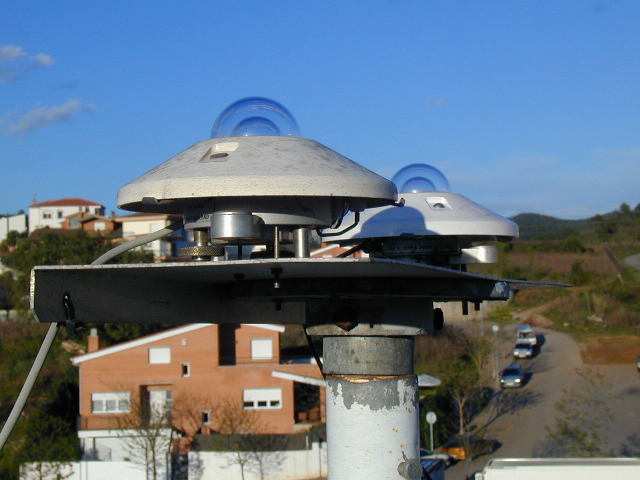

Irradiància global:

Sensor: Piranòmetre CM11 de Kipp&Zonen
Característiques:
Termopila classificada com a "secondary standard" per l'Organització meteorològica Mundial (WMO). Resposta espectral gairebé plana entre 335 i 2200 nm.
Mesura: cada segon
Registre: promig i desviació estàndar cada minut

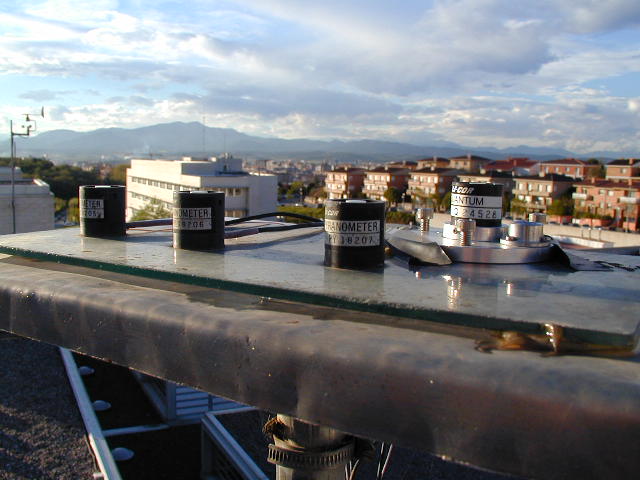

Sensor: 3 piranòmetres LI200SA de Li-Cor
Característiques: Diodes de silici
Mesura: cada segon
Registre: els 3 promigs i una desviació estàndar cada minut

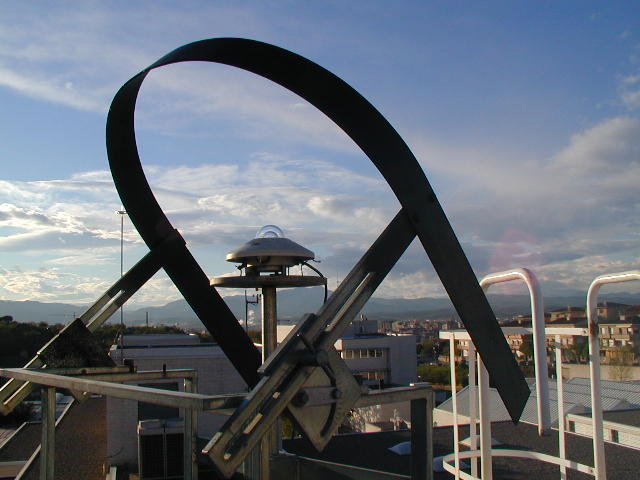

Irradiància difusa:

Sensor: Piranòmetre CM11 de Kipp&Zonen amb banda parasol.
Característiques: banda tipus Eppley reajustada entre 1 i 3 cops per setmana.
Mesura: cada segon.
Registre: promig i desviació estàndar cada minut.
Processat posterior: Aplicació d'un mètode de correcció per la part del cel apantallada per la banda.


Flux de fotons fotosintètics (PPFD):

Sensor: Quantum sensor LI190SA de Li-Cor
Característiques: Resposta espectral limitada a la banda fotosintètica PAR. Filtres per obtenir una resposta proporcional a la longitud d'ona.
Mesura: cada segon
Registre: promig cada minut





Whole Sky Camera:


Característiques d'aquest sistema de càmera hemisfèrica (o all sky camera):

Càmera:

En color de vídeo analògic tipus CCD SUPER HAD amb matriu de sensors 752x582 de ½''
